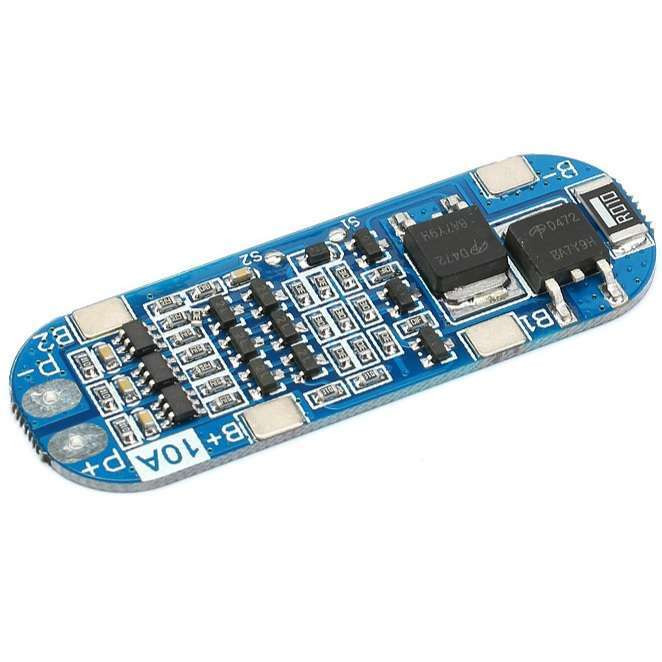

ماژول محافظ شارژ باتری لیتیومی 3 سل 10A
توضیحات
خلاصه محصول:
ماژول محافظ شارژ باتری لیتیومی ۳ سل با جریان ۱۰ آمپر، یک ماژول مطمئن و کارآمد برای حفاظت از پک باتری های لیتیوم یون و پلیمر است. این ماژول وظیفه محافظت در برابر شارژ بیش از حد، دشارژ بیش از حد، اتصال کوتاه و جریان بیش از حد را بر عهده دارد و باعث افزایش ایمنی و عمر باتری می شود.
مشخصات فنی ماژول محافظ:
- تعداد سل ها: ۳ سل سری
- جریان کاری: ۱۰ آمپر
- ولتاژ کاری: مناسب برای باتری های لیتیوم یون و پلیمر ۳.۷ ولت هر سل
- حفاظت های داخلی: شارژ بیش از حد، دشارژ بیش از حد، اتصال کوتاه، جریان بیش از حد و افزایش دما
- ابعاد مناسب برای نصب در پک باتری متوسط و بزرگ
ویژگی ها و مزایا:
- محافظت کامل و ایمن برای پک باتری ۳ سل لیتیومی
- جریان کاری ۱۰ آمپر مناسب کاربردهای متوسط تا پرتوان
- افزایش طول عمر باتری با مدیریت دقیق شارژ و دشارژ
- جلوگیری از آسیب به باتری در شرایط غیر استاندارد
- نصب آسان و سازگار با باتری های لیتیوم یون و پلیمر
کاربرد ها:
- محافظت پک باتری ۳ سل لیتیوم یون و پلیمر در پروژه های مختلف
- استفاده در پاوربانک ها، ابزارهای شارژی و دستگاه های پرتوان
- تعمیر و ساخت پک باتری با مدیریت شارژ و دشارژ ایمن
- منابع تغذیه قابل حمل
نحوه استفاده:
۱. پک باتری ۳ سل را به ماژول محافظ متصل کنید.
۲. اتصالات ورودی و خروجی را طبق راهنمای نصب برقرار نمایید.
۳. ماژول به صورت خودکار شارژ و دشارژ ایمن را مدیریت می کند.
نحوه سفارش:
برای خرید ماژول محافظ شارژ باتری لیتیومی ۳ سل ۱۰ آمپر از فروشگاه محمد الکترونیک، محصول را به سبد خرید اضافه کرده و سفارش خود را ثبت نمایید. ارسال سریع به سراسر کشور انجام می شود.
ماژول شارژر و محافظ Overcharge و Discharge باتری های لیتیومی 3 تایی سری شده با ماکزیمم جریان 10 آمپر , با استفاده از این ماژول می توانید برای سه عدد باتری 18650 لپ تاپی که با هم سری شده باشد استفاده می شود. بعد از اتصال این باتری ها به برد باید ولتاژ 12.6 برای شارژ این باتری ها به برد اعمال شود.
برای مشاهده نحوه اتصال برد بالانسر به باتری سه سل به تصویر زیر مراجعه نمایید:
In 3S 10A 12V 18650 Lithium Battery Charger Board Protection Module, 3S stands for 3 18650 batteries or polymer lithium battery series combination. With 10.8V rated voltage for polymer battery, 11.1V 18650 or 3.7V lithium battery rated voltage and 12.6V lithium battery can be charged. And discharge 10A (referring to the maximum discharge current limit) Lithium battery protection board it also Comes with over-charge, over-discharge, over-current, short circuit protection.
formula expansion :
1C battery expansion, 2000 capacity is equal to 2AH * 1 = 2A upper limit of current.
3C battery expansion, 2000 capacity equal to 2AH * 3 = 6A upper operating current.
If the battery gets heat, does not apply that battery, such a situation cannot be long-term use, the battery will soon be damaged.
Notes :
1: strictly according to the drawing wiring 0 V (B), 3.7 V (B1), 7.4 V (B2), 11.1 V (B +), not intentionally short circuit!
2: Once you have charged the first line, it will have output.
3: When connecting three battery groups, please make sure that the voltage of each battery group, if not the same, fill each battery separately and then use it in series. discharge test, the fastest battery voltage drop, which group is low battery. (2 good battery + a use effect = 3 low battery low battery use effect).
Warning:
The protection board can not be used for lithium iron phosphate batteries, lamp hernia, hand drill battery, electric battery fish, electric bicycle battery, car battery for children, 775 (4A) motor, 1 W fish eye LED light, please pay attention customer purchase connection! Described in terms of power for the following products: Massager rechargeable battery, LED ready light power supply, 12 V electronic products, solar street lamp battery, power backup monitor, and other products.
برای خرید ماژول محافظ شارژ باتری لیتیومی 3 سل 10A به صورت اینترنتی می توانید از همین صفحه اقدام نمایید.
