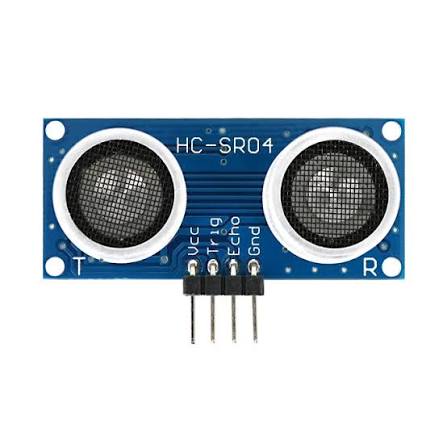

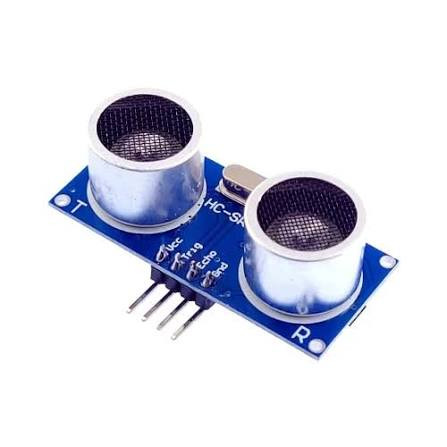

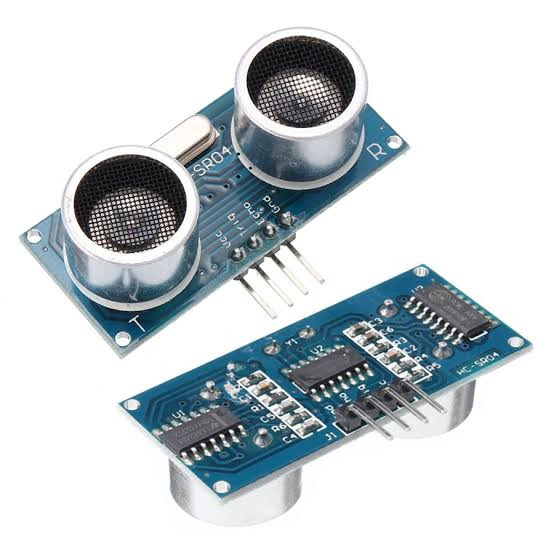

ماژول آلتراسونیک مسافت سنج HC-SR04

-- ماژول آلتراسونیک مسافت سنج HC-SR04 یکی از پرکاربردترین و شناخته شده ترین سنسورهای اندازه گیری فاصله در پروژه های الکترونیکی و رباتیک است. این سنسور با ارسال و دریافت امواج فراصوتی (آلتراسونیک)، قادر است فاصله اجسام را در محدوده 2 تا 400 سانتی متر با دقت بالا اندازه گیری کند. سادگی در استفاده، قیمت اقتصادی، و دقت مناسب باعث شده تا این ماژول انتخاب اول بسیاری از علاقه مندان به الکترونیک و توسعه دهندگان سیستم های هوشمند باشد.

ماژول HC-SR04 دارای چهار پایه است: VCC، Trig، Echo و GND. با ارسال یک پالس کوتاه به پایه Trig، ماژول یک موج فراصوتی ارسال می کند و پس از برخورد به مانع، بازتاب آن توسط پایه Echo دریافت می شود. مدت زمان رفت و برگشت موج به کمک میکروکنترلر محاسبه شده و بر اساس آن، فاصله تا جسم محاسبه می شود. این فرآیند ساده، اما بسیار کاربردی است و برای اتصال به آردوینو، ESP32 و انواع میکروکنترلرها بسیار مناسب است.

از ماژول HC-SR04 می توان در پروژه های مختلفی همچون ربات های خودران، سیستم های هشدار موانع، پارکینگ های هوشمند، سنجش سطح مایعات، و بسیاری کاربردهای دیگر استفاده کرد. این سنسور در کنار دقت خوب، اندازه کوچک و مصرف انرژی پایین، برای پروژه های آموزشی و حرفه ای گزینه ای ایده آل است.

اگر به دنبال سنسوری ارزان، در دسترس و قابل اعتماد برای اندازه گیری فاصله هستید، خرید ماژول آلتراسونیک HC-SR04 بدون شک یک انتخاب منطقی و به صرفه خواهد بود.

با خرید و استفاده از این سنسور، می توانید پروژه های خود را هوشمندتر و دقیق تر طراحی کرده و تجربه ای موفق از دنیای الکترونیک و رباتیک کسب کنید.

ماژول التراسونیک HC-SR04 در دسته ی ماژول های فاصله سنج قرار دارد، عملکرد کلی اینگونه ماژول ها با تحلیل و مقایسه ی زمانی، ارسال و دریافت امواج صوتی با فرکانس بالا انجام می شود، نمونه های پرکاربرد آن را می توان در رادارها، ردیاب ها و دزدگیر ها مشاهده کرد. این ماژول دارای ورودی - خروجی دیجیتال است، از امتیازات بارز HC-SR04 سازگاری با انواع میکروکنترلر ها و برد های آردوینو و استفاده ی متداول آن در صنعت و پروژه های روباتیک می باشد.

این ماژل دارای 4 پایه به نام های VCC , Trig, Echo, GND و ابعاد: 15mm x 20 mm x 45mm می باشد.

از مشخصات این ماژول می توان به موارد زیر اشاره کرد:

ولتاژ کاری: 5V.

جریان ثابت: حدود 3ma.

جریان مصرفی: حدود 15ma.

فاصله ی قابل اندازه گیری: حدود 2CM تا 400CM.

خطا در اندازه گیری: کمتر از 3mm.

فرکانس کاری: 40KHz.

زاویه ی قابل اندازه گیری: <15°.

سازگاری بالا با انواع میکرو ها و برد های برنامه پذیر.
