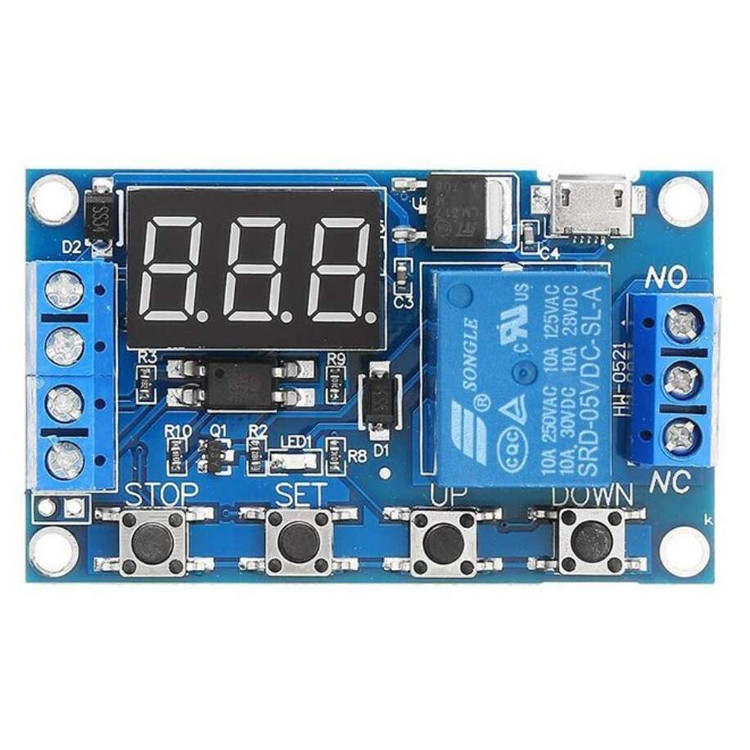

ماژول تایمر 30-6 ولت قابل تنظیم همراه با رله و نمایشگر مدل JZ-801

ماژول تایمر ۳۰-۶ ولت قابل تنظیم همراه با رله و نمایشگر مدل JZ-۸۰۱ – کنترل دقیق زمان در پروژه های الکترونیکی و اتوماسیون

ماژول تایمر مدل JZ-۸۰۱ یک ماژول کاربردی و حرفه ای است که با ولتاژ کاری ۶ تا ۳۰ ولت طراحی شده و امکان تنظیم دقیق زمان فعال یا غیرفعال شدن رله را برای شما فراهم می کند. این ماژول مجهز به نمایشگر دیجیتال است که زمان تنظیم شده را به صورت واضح نمایش می دهد و با دکمه های تعبیه شده به راحتی می توانید تنظیمات تایمر را تغییر دهید.

این ماژول به کمک رله داخلی خود، قابلیت قطع و وصل جریان تا ۱۰ آمپر را دارد و برای کنترل دستگاه های الکتریکی در پروژه های اتوماسیون خانگی، صنعتی و رباتیک بسیار مناسب است. طراحی جمع و جور و مصرف انرژی پایین آن، استفاده از این ماژول را در انواع پروژه ها آسان کرده است.

ویژگی های برجسته ماژول تایمر JZ-۸۰۱:

• ولتاژ کاری گسترده از ۶ تا ۳۰ ولت

• نمایشگر دیجیتال برای مشاهده زمان تایمر

• قابلیت تنظیم زمان از چند ثانیه تا ساعت

• رله داخلی با توان قطع و وصل جریان تا ۱۰ آمپر

• کنترل ساده و سریع با دکمه های روی ماژول

• ابعاد کوچک و نصب آسان در پروژه ها

• مصرف انرژی پایین و طراحی مقاوم

کاربردها:

این ماژول تایمر در پروژه های اتوماسیون خانگی، کنترل صنعتی، تایمرهای قطع و وصل خودکار، کنترل چراغ ها، فن ها، پمپ ها و سایر تجهیزات الکتریکی کاربرد گسترده دارد. همچنین برای پروژه های رباتیک و سیستم های هوشمند زمان بندی دقیق بسیار مناسب است.

مزایای استفاده از ماژول تایمر JZ-۸۰۱:

• تنظیم زمان دقیق بدون نیاز به برنامه نویسی

• نمایشگر دیجیتال برای تنظیم و مشاهده آسان زمان

• رله با توان بالا برای کنترل بارهای مختلف

• نصب و راه اندازی سریع و آسان

• مناسب برای پروژه های متنوع با ابعاد کوچک

کنترل هوشمند و نمایشگر 3 رقمی و امکان تغذیه ورودی از طریق پورت Micro USB از ویژگی های جدید این ماژول است. استفاده از ورودی و خروجی ایزوله شده سبب شده تا توان مصرفی بهینه شود و علمکرد تایمر مختل نشود. همچنین بعد از خاموش کردن ماژول، آخرین تنظیمات انجام شده در حافظه می ماند. برای پمپ، انواع LED، چراغ و کنترل موتور قابل استفاده است.

برای خرید ماژول تایمر 30-6 ولت قابل تنظیم همراه با رله و نمایشگر مدل JZ-801 به صورت اینترنتی و یا مشاهده قیمت آن می توانید از همین صفحه اقدام نمایید.

مشخصات
ولتاژ کاری: 6-30 ولت (به همراه ورودی Micro USB جداگانه)
مشخصات رله: 10 امپر 30 ولت DC یا 10 آمپر 250 ولت AC
جریان کاری: 50 میلی آمپر
طول عمر: بیش از 10 هزار بار استفاده
دمای کاری: 40- تا 85 درجه سانتی گراد
سایز: 6.4 در 3.8 در 1.7 سانتی متر
محدوده زمانی: 0.1 تا 999 دقیقه

امکان تغذیه ماژول از طریق پورت Micro USB با 9 مد کاری متفاوت

نحوه استفاده

برای تنظیم پارامترهای سیستم اعم از مد کاری و مدت زمان OP,CL ومقدار LOP کلید SET را به مدت 3 ثانیه فشار داده تا مدهای کاری نشان داده شود با استفاده از کلیدهای UP و DOWN یک مد کاری را انتخاب می کنیم برای تعیین پارامتر بعدی نیز SET را به صورت لحظه ای فشار داده و به همان ترتیب مقداردهی می کنیم و اگر در مد مورد نظر CL ویا LOP مورد نیاز باشد نیز به همین ترتیب عمل می کنیم در نهایت بعد از تنظیمات لازم دکمه SET را به مدت 3 ثانیه فشار می دهیم تا تنظیمات مورد نظر پیکربندی شود.
برای اطلاع از مقدار پارامترهای سیستم یا مد تنظیم شده با فشار دادن لحظه ای کلید SET همه پارامترها به صورت پشت سر هم نمایش داده می شوند.
برای ایجاد سیگنال تحریک پایه مثبت سیگنال تحریک به منبعی در محدوده ولتاژ DC به اندازه 3 تا 24 ولت متصل شده و کافی است دو زمین مدار را به هم اتصال دهیم تا سیگنال تحریک ایجاد شود.
برای راحتی این مورد نیز در سمت چپ برد محلی برای اتصال دو زمین قرار داده شده که با گذاشتن یک سوییچ با هر بار زده کلید شدن یک سیگنال تحریک ایجاد می شود. ایجاد تریگر سطح بالا با استفاده از مشترک کردن زمین های ورودی و سیگنال تحریک باعث ایجاد خاصیت ضد نویز نیز می شود.
C-P بعد از پنج دقیقه بلا استفاده بودن سیستم، نمایشگر تایمر خاموش شده و سیستم یه کار عادی خود ادامه می دهد.
O-d با انتخاب این گزینه نمایشگر سیستم به حالت همیشه روشن به کار خود ادامه می دهد.
برای انتخاب بین دو حالت فوق کلید Stop را به مدت 2 ثانیه فشار می دهیم.

• XXX 1 تا 999 ثانیه
• XX.X 0.1 تا 99.9 ثانیه
• X.X.X 1 تا 99 دقیقه

برای مثال برای مقداردهی زمان 3.2 ثانیه باید به صورت “03.2” و یا برای 2 دقیقه با “0.0.2.” مقداردهی کرد. برای تغییر ممیز در هنگام مقداردهی از کلید stop استفاده نمایید.
وظیفه اصلی کلید STOP توقف کلی سیستم به صورت اضطراری می باشد که دارای دو حالت می باشد.
ON حالت وصل شدن رله برای انجام تنظیمات لحاظ شده.
OFF رله قطع شده و به سیگنال تحریک پاسخی نمی دهد.
تنظیمات پارامترهای مورد نیاز پس از قطع منبع انرژی محفوظ مانده و نیازی به برنامه ریزی مجدد نیست.

مدهای کاری

P1: با اعمال سیگنال تحریک، رله به اندازه زمان OP وصل می شود.
P1.1: تحریک مجدد در زمان OP تاثیری در خروجی نخواهد داشت.
P1.2: تحریک مجدد باعث اتصال دوباره رله می شود.
P1.3: تحریک مجدد باعث قطع رله و توقف تایمر می شود.
P1.4: اتصال رله در لحظه راه اندازی بدون اعمال سیگنال تحریک
P2.1: با اعمال سیگنال تحریک تا سپری شدن زمان CL رله قطع می ماند و به مدت زمان OP می شود(بدون تکرار)
P2.2: با اعمال سیگنال مجدد در حین کارکرد دستگاه دوباره از ابتدا عملیت اتصال رله به مدت زمان OP و قطع رله به مدت زمان CL را انجام می دهد.(بدون تکرار)
P3.1: با اعمال سیگنال تحریک، رله به مدت زمان OP وصل شده و به مدت CL قطع می شود و این روند با مقدار مشخص LOP تکرار می شود.
P3.2: بدون نیاز به سیگنال تحریک با راه اندازی دستگاه رله به مدت OP وصل شده و به مدت CL قطع می شود و این روند با مقدار مشخص LOP تکرار می شود.
P4: با اعمال مجدد سیگنال تحریک در مدت زمان OP تایمر ریست شده و رله به مدت زمان OP وصل می ماند.

Introduction

New upgrades to simplify, meeting the users' needs. LED 3 digits display, intelligent control, time relay/delay function. The use of opto isolated input and output, enhanced anti-jamming capability and consumption. The last setting parameters can be memorized after power off. To ensure stability, industrial grade PCB board. Applied to control motor, bulb, LED light string, mini pump, etc.

Specification

Working voltage: 6-30V (supports micro USB 5.0V - power supply)

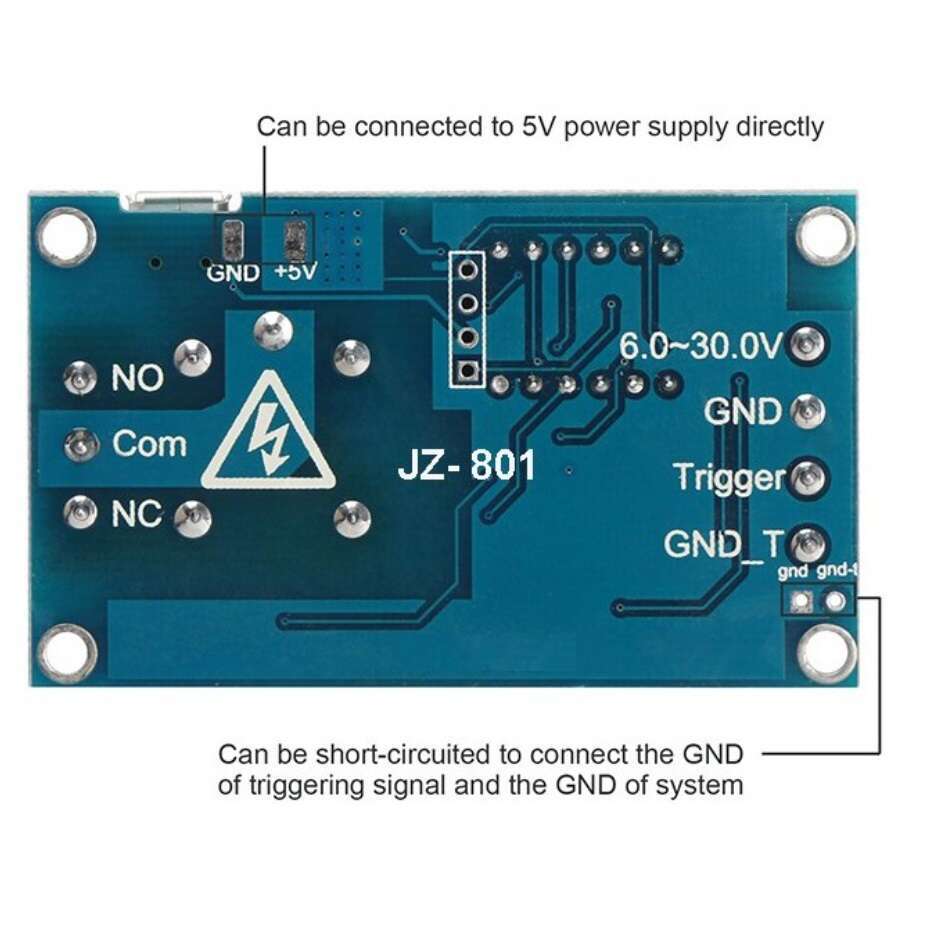

Triggering signal source: high level trigger (3.0V-24V); the signal ground and the system ground do not share the ground, so as to Improve the anti-jamming ability of the system (or it can be shortly connected to the common ground on your own)

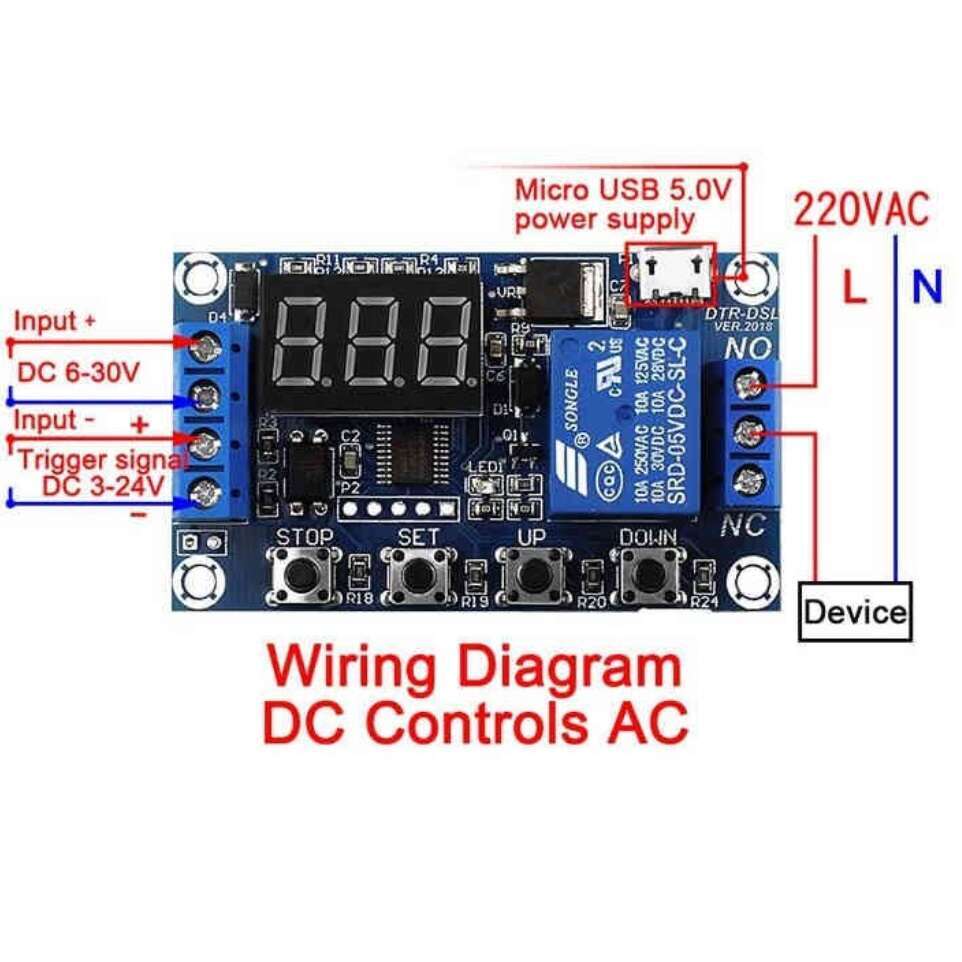

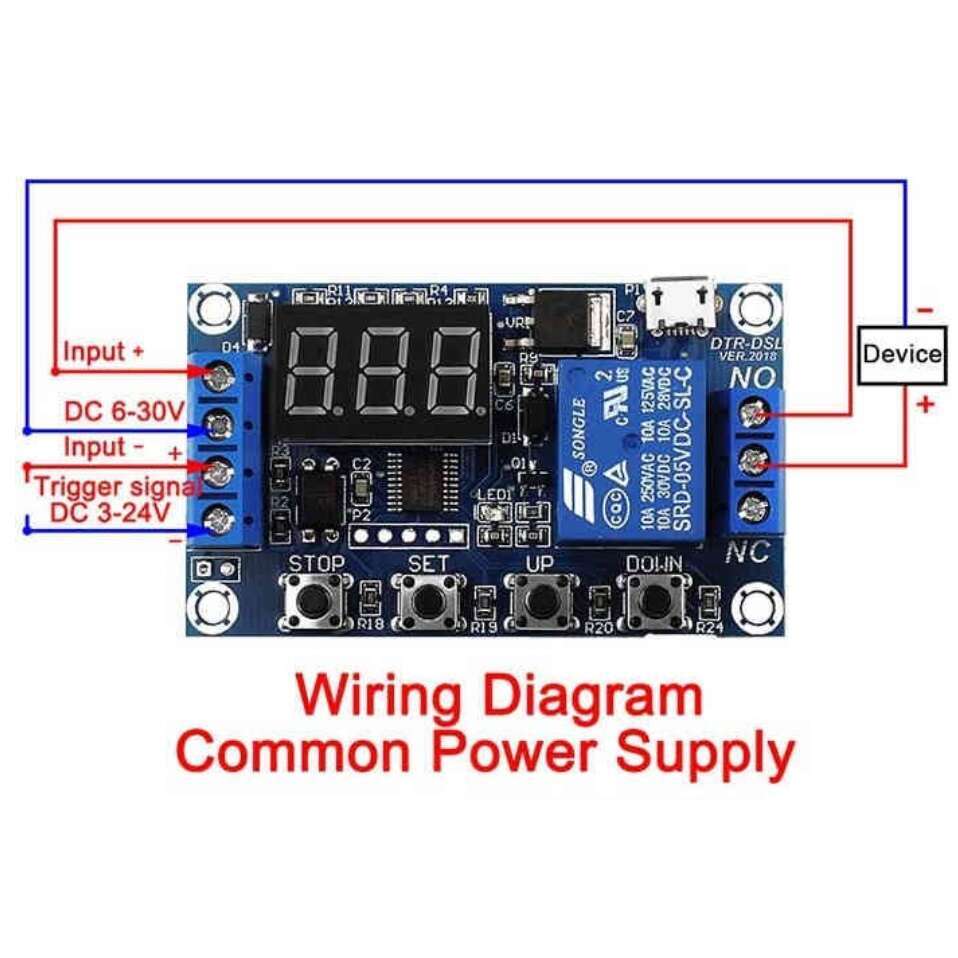

Output capacity: the device can control equipment within 30V 10A DC or 250V 10A AC.
Quiescent current: 20mA
Operating current: 50mA
Service life: more than 100000 times
working temperature: -40~85 ℃
Size: 6.4X3.8X1.7cm With optocoupler isolation, enhanced anti-interference ability, industrial-grade circuit board, the memory of the parameters is perpetual after powered off when it is set.
Time range: 0.1 ~ 999 minutes (continuously adjustable)

Instruction

Operating mode:
P1 mode: after triggering the signal, the relay conducts OP time and then disconnects; in OP time, the operation will be as follows:
P1.1: the relay is invalid when the signal is re-triggered.
P1.2: the relay starts to work again when the signal is re-triggered again.
P1.3: the relay is disconnected, and the timer is stopped when the signal is triggered once again.
P1.4: in OP countdown time, start on boot without triggering;
P-2.1: when the CL time of the triggering signal and the relay is disconnected, the relay conducts to the OP time. When the timekeeping is done, the relay should be disconnected.
P2.2: P2 function distinction: the timing is triggered again.
P3.1: after the triggering signal and the relay conduct to the OP time, the relay disconnects the CL time, and then the above operation is recycled, the signal is provided to the relay again; when the relay is disconnected, the timing stops and the recycling time (LOP) can be set;
P3.2: after the power is connected, the signal needs no triggering, the relay will conduct to the OP time while disconnects the CL time, recycle the operation mentioned above; also the recycling times (LOP)can be set;
P-4: the signal-keeping function: if the signal is triggered, signal, the timing will be reset to clear and the relay is still conducted; when the signal disappears and the timing of OP is done, the relay will be disconnected; during the timing period, the timing will be reset to clear if there is a new signal.

Long press the “down key” of the timing interface and switch to reversal output state (switch state is opposite).

In p3.2 mode, long press the “up” key in the timing interface, displaying “F1” means the OP time operates first, while “F2” the CL time first.

How to set the parameters
1. First, determine the working mode of the relay.
2. According to the working mode of the relay, long press the “SET” key for2 seconds in the main interface( when the module is on, it will flicker the current working mode---the default P1.1 mode, and turn to the main interface), turning to the mode-selection interface, then choose the mode you want by short press the “UP” and “DOWN” keys(P1.1~P-4).

After selecting the mode you want, short press the “SET” key to set the corresponding parameters, the parameters to be set will flicker, adjust the parameter value by long or short press the “UP” and “DOWN” keys (long press means increase or decrease in a fast speed, short press means increase or decrease 1 unit). After setting the parameter value, select the position of the decimal point by short pressing the “STOP” key and select the time range (the corresponding time is 0.1 seconds ~999 minutes); short press SET key, set the next parameter of the current mode, the process is the same as what mentioned above.

4. After setting the parameters of the selected mode, long press the “SET” key for 2 seconds, the current set pattern will flicker, then return to the
main interface, the parameters is settled.
Main interface: it displays "000"when the relay is not working and “0.0.0.” when it is working.
Mode selection interface: you enter this mode by long pressing the “SET” key, and return to the main interface by long pressing the “SET” key again when the mode is settled.
