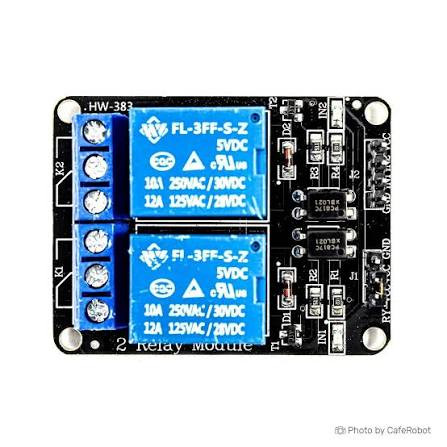

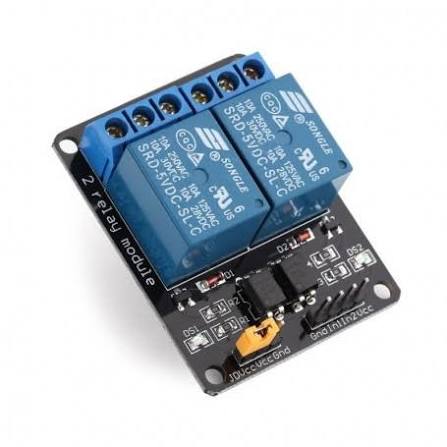

ماژول رله 5 ولت 2 کاناله

ماژول رله ۵ ولت ۲ کاناله | کنترل دو وسیله برقی به صورت مستقل و ایمن

ماژول رله ۵ ولت ۲ کاناله یک انتخاب هوشمندانه برای پروژه هایی است که نیاز به کنترل هم زمان دو وسیله برقی دارند. این ماژول با طراحی ساده ولی حرفه ای، امکان سوئیچ کردن بارهای AC یا DC را از طریق میکروکنترلرهایی مانند آردوینو، ESP8266، STM32، رزبری پای و سایر بردهای توسعه فراهم می کند.

رله های این ماژول قابلیت تحمل جریان تا ۱۰ آمپر و ولتاژ تا ۲۵۰ ولت AC یا ۳۰ ولت DC را دارند که آن را برای کنترل انواع لوازم خانگی، موتورهای کوچک، لامپ ها، فن و تجهیزات دیگر مناسب می سازد. استفاده از اپتوکوپلر در ورودی باعث ایزولاسیون کامل بین قسمت فرمان و توان شده و امنیت مدار را افزایش می دهد.

ویژگی های ماژول رله ۲ کاناله ۵ ولت

• دارای ۲ رله مستقل با ظرفیت خروجی بالا (۱۰ آمپر / ۲۵۰ ولت AC یا ۳۰ ولت DC)
• سازگار با ولتاژ منطقی ۵ ولت برای کار با انواع بردهای آردوینو و میکروکنترلرها
• دارای اپتوکوپلر برای ایزوله کردن سیگنال فرمان از مدار قدرت
• دارای LED نشانگر برای نمایش وضعیت فعال یا غیرفعال بودن هر رله
• ترمینال های پیچی با کیفیت برای اتصال راحت و ایمن بارها
• دارای جامپر تنظیم حالت تحریک (فعال بالا یا فعال پایین)
• ابعاد جمع و جور و مناسب برای انواع پروژه های کوچک و متوسط
• مناسب برای کاربردهای آموزشی، صنعتی و خانگی

کاربردهای ماژول رله ۵ ولت ۲ کاناله

• کنترل روشنایی، فن، موتور یا لوازم برقی در خانه هوشمند
• پروژه های اینترنت اشیا (IoT) برای کنترل از راه دور وسایل
• ساخت سیستم های آبیاری خودکار برای باغچه یا گلخانه
• استفاده در تابلو برق، آزمایشگاه های آموزشی یا پروژه های صنعتی سبک
• کنترل قفل های برقی یا سیستم های هشدار
• راه اندازی تجهیزات با توان متوسط توسط بردهای الکترونیکی

اگر به دنبال راهی ساده، کم هزینه و مطمئن برای کنترل دو وسیله برقی هستید، ماژول رله ۵ ولت ۲ کاناله گزینه ای فوق العاده برای پروژه های شما خواهد بود. هم اکنون آن را از فروشگاه محمد الکترونیک تهیه کنید و یک قدم به هوشمند کردن پروژه هایتان نزدیک تر شوید.

ماژول رله 2 کاناله 5 ولتی مناسب برای اتصال به برد های آردوینو و سایر هدر برد های توسعه. خروجی برد های آردوینو و هدر برد ها به حداکثر می توانند 40 میلی آمپر را برای کاربر تامین کنند و در صورت جریان کشی بیش از این عدد آی سی اصلی و یا قسمتی از هدر برد آسیب خواهد دید. از این رو برای کنترل سایر ادوات و وسائلی که نیاز به اتصال به برد های آردوینو و سایر برد های هدر برد دارند , باید از رله استفاده کرد. رله ها تحمل جریان دهی تا 7 آمپر را داشته و می توانند برق DC و یا AC را قطع و وصل نمایند. فقط باید توجه داشته باشید که ولتاژ تحریک ماژول رله 5 ولت می باشد و برای قطع و وصل شدن نیاز به اتصال برق 5 ولت DC دارند. از دیگر مزیت های ماژول رله نسبت به رله عدم نیاز به نیاز به لحیم کاری , داشتن ترمینال آبی برای خروجی ها , داشتن اپتوکوپلر , داشتن پین هدر و اتصال آسان بین آردوینو و ماژول رله توسط کابل جامپر می توان اشاره کرد.

برای خرید ماژول رله دو کانال 5 ولت مناسب اتصال به برد های آردوینو به صورت اینترنتی و یا مشاهده قیمت می توانید از همین صفحه اقدام نمایید.

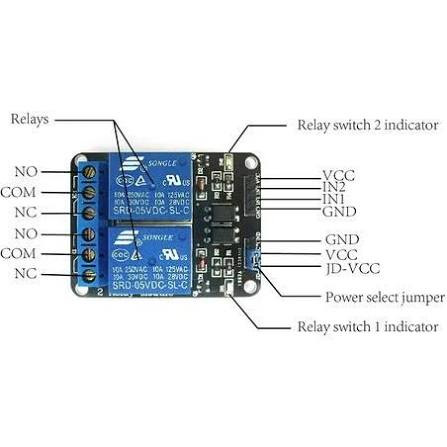

Relay selection of quality loose music relays SPDT. A common terminal, a normally open, one normally closed terminal
Optocoupler isolation, good anti-jamming

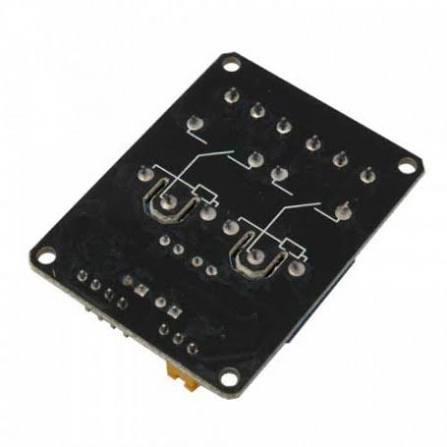

Board four weeks with 4 fixing screw holes, hole diameter 3.1mm, easy to install and fixed
The low pull, high release. Energisation status indicator lights off when you release the status indicator
VCC for system power, JD_VCC relay power. You can plug in jumper
Supply voltage: 5V DC
Current: More than 100mA
Load: 250V 10A AC or DC 30V 10A
Dimensions: 50.5mm (length) * 38.5mm (W) * 18.5 (H)

خرید ماژول رله 5 ولت 2 کاناله | کنترل تجهیزات برقی با میکروکنترلر

اگر به دنبال راهی ساده و ایمن برای کنترل دستگاههای برقی با ولتاژ بالا از طریق میکروکنترلرها هستید، ماژول رله 5 ولت 2 کاناله یک انتخاب ایدهآل است. این ماژول با قابلیت کنترل دو دستگاه بهصورت همزمان، برای پروژههای اتوماسیون خانگی، رباتیک، سیستمهای امنیتی و صنعتی بسیار مناسب است.

ویژگیهای فنی ماژول رله 5 ولت 2 کاناله

• ولتاژ ورودی: 5 ولت DC
• ولتاژ خروجی رلهها: تا 250 ولت AC و 30 ولت DC
• حداکثر جریان خروجی: 10 آمپر برای هر کانال
• جریان مورد نیاز برای هر کانال: 15 میلیآمپر
• نوع رله: SPDT (Single Pole Double Throw)
• وجود اپتوکوپلر: برای ایزولاسیون و جلوگیری از نویز
• نشانگر LED: برای نمایش وضعیت فعالسازی رله
• ابعاد: 49x38x17 میلیمتر
• نوع کانکتور: ترمینال پیچی برای اتصال آسان

کاربردهای ماژول رله 5 ولت 2 کاناله

این ماژول در پروژههای مختلف کاربرد دارد:

• اتوماسیون خانگی: کنترل روشنایی، پردههای برقی، دربهای اتوماتیک و سایر تجهیزات خانگی.
• سیستمهای امنیتی: فعالسازی آژیر، قفلهای برقی و سایر تجهیزات امنیتی.
• رباتیک: کنترل موتورها، پمپها و سایر اجزای رباتها.
• پروژههای صنعتی: اتوماسیون خطوط تولید، کنترل دستگاههای صنعتی و سایر کاربردهای مشابه.

قیمت و خرید

چرا ماژول رله 5 ولت 2 کاناله را انتخاب کنیم؟

• ایزولاسیون ایمن: وجود اپتوکوپلر برای جلوگیری از انتقال نویز و حفاظت از میکروکنترلر.
• تحمل بار بالا: قابلیت کنترل دستگاههای با ولتاژ و جریان بالا.
• نصب آسان: اتصال از طریق ترمینال پیچی برای سهولت در نصب.
• نمایش وضعیت: وجود LED برای نمایش وضعیت فعالسازی رله.
• سازگاری گسترده: مناسب برای انواع میکروکنترلرها مانند آردوینو، ESP32، ESP8266 و…
