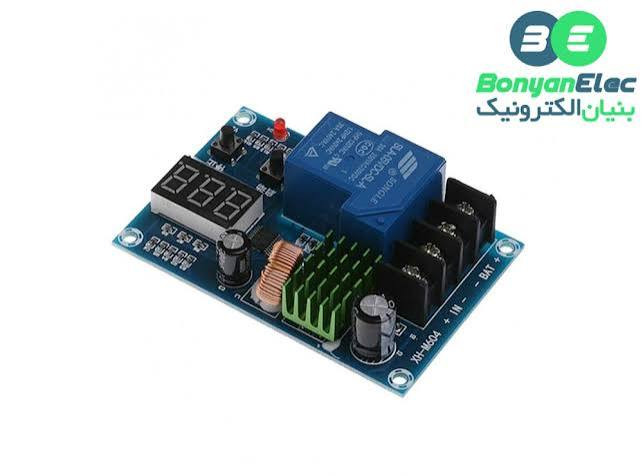

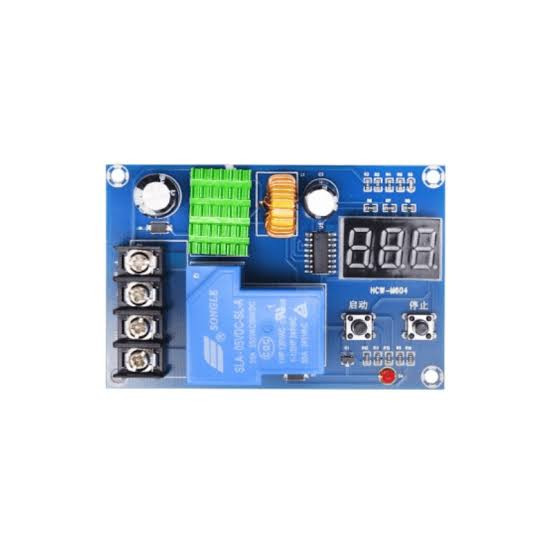

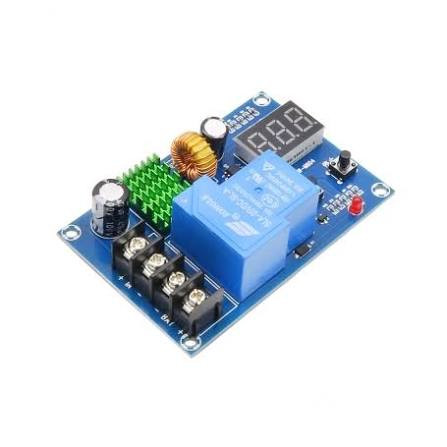

ماژول کنترل شارژ باتری دیجیتال 6 الی 60 ولت مدل XH-M604

ماژول کنترل شارژ باتری دیجیتال ۶ الی ۶۰ ولت مدل XH-M604 | مدیریت هوشمند و دقیق شارژ باتری ها

ماژول کنترل شارژ باتری دیجیتال ۶ الی ۶۰ ولت مدل XH-M604 یک ماژول حرفه ای و بسیار کاربردی برای مدیریت هوشمند شارژ انواع باتری ها می باشد. این ماژول به شما امکان می دهد به صورت دقیق، ولتاژ حداقل و حداکثر را تنظیم کنید تا شارژ باتری در محدوده ایمن باقی بماند. به محض رسیدن به ولتاژ حداکثر، مدار به صورت خودکار قطع می شود و هنگام کاهش ولتاژ به حداقل تعیین شده، دوباره شارژ را آغاز می کند.

این ماژول مناسب انواع باتری های ۱۲ ولت، ۲۴ ولت، ۳۶ ولت و حتی باتری های ۴۸ ولت و دیگر مدل ها در بازه ۶ تا ۶۰ ولت است و با صفحه نمایش دیجیتال، اطلاعات ولتاژ را به وضوح نمایش می دهد. با استفاده از این ماژول می توانید طول عمر باتری را افزایش دهید و از آسیب به باتری جلوگیری کنید.

ویژگی های ماژول کنترل شارژ باتری دیجیتال مدل XH-M604

• قابلیت تنظیم دقیق ولتاژ شارژ بین ۶ تا ۶۰ ولت
• کنترل خودکار شروع و توقف شارژ باتری بر اساس ولتاژ تنظیم شده
• مناسب برای انواع باتری های لیتیوم یونی، اسیدی، سربی، ژل و دیگر باتری ها
• دارای صفحه نمایش دیجیتال برای نمایش لحظه ای ولتاژ
• قابلیت تنظیم آسان ولتاژ با کلید های فیزیکی روی برد
• محافظت در برابر شارژ بیش از حد و تخلیه بیش از حد
• نصب آسان و کاربردی در پروژه های خانگی و صنعتی
• مصرف انرژی بسیار کم و طراحی جمع و جور

کاربردهای ماژول کنترل شارژ باتری دیجیتال مدل XH-M604

• سیستم های خورشیدی و انرژی تجدید پذیر
• دستگاه های ذخیره انرژی و سیستم های UPS
• شارژر های صنعتی و خانگی باتری
• پاوربانک های بزرگ و باتری های قابل شارژ پرظرفیت
• دوچرخه ها و اسکوتر های برقی
• پروژه های DIY و کاربرد های آموزشی

چرا خرید از فروشگاه محمد الکترونیک؟

فروشگاه محمد الکترونیک این ماژول کنترل شارژ باتری را با کیفیت تضمین شده، قیمت مناسب و ارسال سریع عرضه می کند. علاوه بر این، تیم پشتیبانی فروشگاه آماده ارائه مشاوره تخصصی برای راه اندازی و تنظیم صحیح این ماژول می باشد تا شما بتوانید از حداکثر کارایی آن بهره مند شوید.

اگر به دنبال یک ماژول دقیق، هوشمند و کاربردی برای کنترل شارژ باتری های خود هستید، همین حالا این ماژول را از فروشگاه محمد الکترونیک تهیه کنید و از عملکرد بی نظیر آن بهره ببرید.

از این ماژول می توان می توان برای شارژ انواع باتری های لیتیومی، خشک، اسیدی، نیکل-کادمیوم و ... استفاده کرد.

ماژول XH-M604/HCW-M634 جهت کنترل شارژ انواع باتری هایی چون: باتری سرب اسید، باتری نیکل کادمیوم، باتری نیکل هیدروژن، باتری پلیمری و باتری لیتیوم یون با بازه ولتاژ 6 تا 60 ولت DC استفاده می گردد.

نحوه کار ماژول XH-M604/HCW-M634 به این صورت است که یک منبع تغذیه در بازه ی 6 تا 60 ولت DC به ورودی ماژول متصل شده و باتری مورد نظر به خروجی آن متصل می گردد. کاربر با دو کلیدی که زیر نمایشگر ماژول قرار دارد مقدار ولتاژ شروع (Start Voltage) و توقف (Stop Voltage) را تنظیم می کند.

زمانی که ولتاژ باتری کمتر از ولتاژ شروع باشد، رله میان منبع تغذیه و باتری بسته شده و باتری شروع به شارژ شدن می کند و زمانی که ولتاژ باتری بیشتر از مقدار ولتاژ توقف گردید رله قطع می گردد و شارژ باتری متوقف می گردد. درنتیجه استفاده از این ماژول، علاوه بر ایمنی و صرفه جویی در برق، عمر باتری نیز افزایش می یابد.

عمر خاموش رله استفاده شده در این ماژول 100000 بار است.

تنظیم ولتاژ توسط کاربر:

در حالت عادی زمانی که شارژر و باتری به ماژول متصل می شوند ماژول مقدار شارژ باتری را نمایش می دهد.

• تنظیم Start Voltage : کاربر با فشردن کلید Start به صورت لحظه ای ولتاژ شروع را مشاهده میکند. اگر کلید Start را به مدت 3 ثانیه نگه دارد وارد مد تنظیم Start Voltage می شود. در این حالت کلید Start مقدار ولتاژ شروع را افزایش و کلید Stop مقدار آن را کاهش می دهد.
• تنظیم Stop Voltage : کاربر با فشردن کلید Stop به صورت لحظه ای ولتاژ توقف را مشاهده میکند. اگر کلید Stop را به مدت 3 ثانیه نگه دارد وارد مد تنظیم Stop Voltage می شود. در این حالت کلید Start مقدار ولتاژ توقف را افزایش و کلید Stop مقدار آن را کاهش می دهد.

برای برگشتن به تنظیمات کارخانه کافی است دو کلید Stop و Start را به صورت هم زمان نگه دارید. در این حالت 888 را مشاهده خواهید کرد که نشان دهنده برگشتن به تنظیمات کارخانه است.

برای خرید ماژول شارژر XH-M604 به صورت اینترنتی و مشاهده قیمت آن می توانید از همین صفحه اقدام نمایید

مشخصات

ولتاژ ورودی: 6-60 ولت DC
دقت نمایش: 0.1 ولت
دقت کنترل: 0.1 ولت
نوع خروجی: خروجی مستقیم
تلرانس ولتاژ: ± 0.1 ولت

Introduction

Input Voltage:DC 6-60V
Display Accuracy:0.1V
Control Accuracy:0.1V
Output Type:direct output
Voltage Tolerance:±0.1V
Apply For:6-60V MAX 80V battery
Dimension:81*54*18mm

Specification

Use: In the set voltage value, start button play button raised, about stop button role to down key
1. Set the start voltage:
Normal display voltage state, press to a starting voltage button, to display the start charging voltage. long-press the start button, digital flashes, by start and stop button, set the start charging voltage value.
2. Set Stop voltage:
Normal Voltage normal display mode, press to a Stop voltage button, to display the Stop charging voltage. long-press the Stop button, digital flashes, by start and stop button, set the Stop charging voltage value.
3. Setting Error:
Energized state while holding down the start/stop button, digital display 888, which is the factory setting.
Potentiometer Adjustment:
1. RP1: adjust storage battery start charging voltage (low voltage setting: clockwise becomes higher, counter-clockwise becomes lower)
2. RP2: adjust storage battery disconnect charging voltage (low voltage setting: clockwise becomes higher, counter-clockwise becomes lower)
