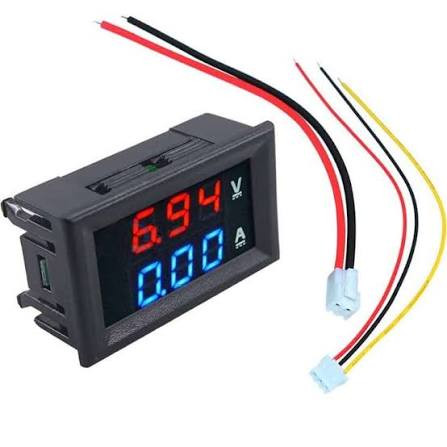

ماژول ولت متر و آمپرمتر روپنلی دو رنگ قرمز و آبی 10A/99V

ولتمتر و آمپرمتر روپنلی دو رنگ قرمز و آبی 10A/99V – نمایش همزمان ولتاژ و جریان با دقت بالا

ماژول ولتمتر و آمپرمتر روپنلی دو رنگ قرمز و آبی 10A/99V یک ابزار کاربردی و دقیق برای مانیتورینگ همزمان ولتاژ و جریان DC است. این ماژول با طراحی دیجیتال و نمایشگر دو رنگ، امکان مشاهده ولتاژ (تا 99 ولت) با رنگ قرمز و جریان (تا 10 آمپر) با رنگ آبی را به صورت لحظه ای و مجزا فراهم می کند. طراحی جمع و جور این ماژول آن را برای استفاده در پنل های کنترلی، منابع تغذیه، پروژه های الکترونیکی و کاربردهای صنعتی بسیار مناسب ساخته است.

این ماژول از طریق سیم کشی ساده قابل نصب است و نیاز به تغذیه مجزا دارد. وجود شنت جریان داخلی یا خارجی (بسته به مدل) باعث می شود که بتوان جریان مصرفی مدار را به راحتی اندازه گیری کرد.

ویژگی های برجسته ولتمتر و آمپرمتر روپنلی دو رنگ 10A/99V:

• نمایشگر دیجیتال دو رنگ (قرمز برای ولتاژ و آبی برای جریان)

• قابلیت اندازه گیری ولتاژ تا 99 ولت DC

• اندازه گیری جریان تا 10 آمپر DC

• نصب آسان روی پنل ها و جعبه های پروژه

• دقت بالا و پاسخ سریع

• طراحی جمع و جور و مقاوم در برابر نویز

کاربردها:

این ماژول برای استفاده در منابع تغذیه آزمایشگاهی، پروژه های آردوینو، سیستم های خورشیدی، تجهیزات باتری، تابلوهای برق و ابزارهای اندازه گیری بسیار کاربردی است. همچنین در خودروهای برقی و تجهیزات قابل حمل جهت کنترل ولتاژ و جریان مصرفی به کار می رود.

مزایای استفاده از ولتمتر و آمپرمتر روپنلی دو رنگ 10A/99V:

• نمایش همزمان ولتاژ و جریان بدون نیاز به تجهیزات جداگانه

• استفاده آسان و نصب سریع در پنل ها

• طراحی زیبا با نمایشگر رنگی خوانا

• مناسب برای انواع سیستم های DC

• دقت بالا در اندازه گیری و کنترل مصرف

ماژول ولت متر و آمپر متر پنلی یک ماژول نمایشگر ولتاژ و جریان DC بوده که برای ساخت منبع تغذیه و سایر پروژه های اندازه گیری استفاده می شود.

داشتن قاب استاندارد باعث شده این ماژول بسیار پر مصرف شود. ادغام کردن ولت متر و آمپر متر در یک ماژول توسط تولید کننده باعث کم حجم شدن و ارزان شدن محصول شده است.

ماژول ولت متر آمپر متر پنلی دارای دو رنگ قرمز و آبی بوده که با این قابلیت , تفکیک اعداد ولتاژ و آمپری که روی این ماژول نمایش داده می شود بیشتر می شود.

ابعاد ماژول ولتمتر آمپر متر پنلی عبارت است از 29*48 میلیمتر ابعاد پنل خارجی.

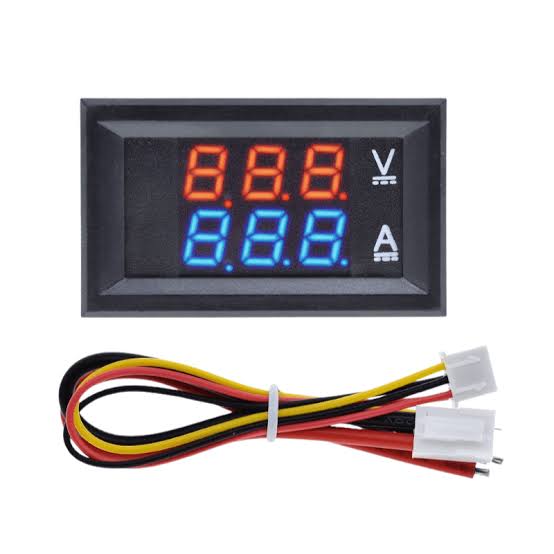

این ماژول دارای دو دسته سیم در پشت ماژول می باشد. یک دسته سیم سه تایی که برای تغذیه ماژول و همچنین اندازه گیری میزان ولتاژ DC و یک دسته سیم دو تایی برای تعیین مقدار جریان DC می باشد.

توجه داشته باشید که ولتاژ تغذیه برای راه اندازی این ماژول 5 ولت DC بوده و استفاده ولتاژی بیش از این ولتاژ برای راه اندازی این ماژول ممکن است باعث ایجاد آسیب به این ماژول شود. با اتصال تغذیه 5 ولت به این ماژول باید گراند این تغذیه 5 ولتی را با گراند ولتاژی که قصد سنجش آن را دارید یکی کنید و پس از آن عملیات اندازه گیری را انجام دهید.

*توجه* : اتصال اشتباه و برعکس ولتاژ به این ماژول باعث آسیب دیدن ماژول ولت متر و آمپر متر پنلی می شود.

این ماژول به علت داشتن 5 سیم ممکن است کمی در اتصال سخت به نظر برسد و ممکن است با اتصال اشتباه به ماژول آسیب وارد شود. دقت کنید که در صورت اتصال سیم های مخصوص جریان به ولتاژ DC , ماژول آسیب خواهد دید. برای درک بهتر از نحوه سیم کشی این محصول می توانید از عکس ها محصول اتصال صحیح ماژول را مشاهده نمایید.

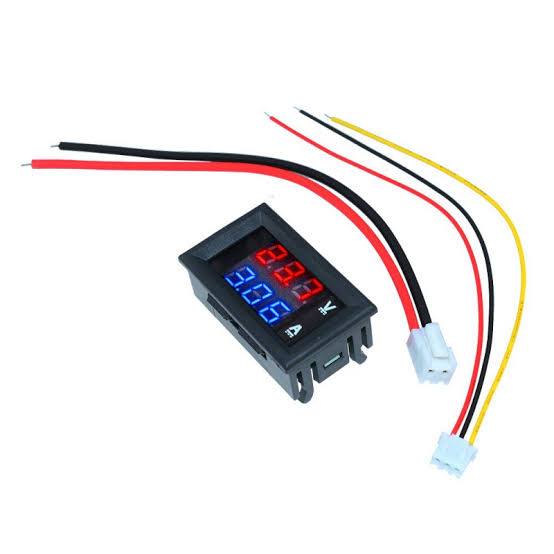

ماژول ولتمتر آمپر متر پنلی دو رنگ دارای دو دسته سیم می باشد , یک دسته سیم با ضخامت کم و سه رشته سیم , که برای راه اندازی خود ماژول و سنجش ولتاژ می باشد. دسته دیگر که کمی ضخیم تر است و دارای دو سیم می باشد , برای سنجش مقدار جریان می باشد.

در دسته سیم سه تایی در ماژول ولتمتر آمپر متر , سیم مشکی گراند , سیم قرمز تغذیه خود ماژول , سیم زرد به مثبت محلی که نیاز به سنجش ولتاژ در آن نقطه دارید متصل می شود. ( توجه : در صورتی که تغذیه مورد نیاز ماژول از منبعی به جز مداری که در حال سنجش آن هستیم محیا شود گراند دو مدار باید یکی شود)

برای خرید ماژول ولتمتر آمپر متر پنلی به صورت اینترنتی و مشاهده قیمت آن می توانید از همین صفحه اقدام نمایید.

Specifications:
Working voltage of Meter: DC 4 - 5V
Working current of Meter: ≤20mA
Voltage Measuring range: DC 0 - 100V
Current Measuring range: DC 0 - 10A
Voltage resolution (V): 0.1V
Current resolution (A): 0.01A
Measure accuracy: 1% (± 1 digit)
Display: 0.28" digital tube, Two color blue and red
Refresh rate: about 300mS / times
Dimensions: 48mm*29mm*21mm
Operation Temp: -10°-+65°
Note:
The maximum input voltage can not exceed 30V. Otherwise the meter will be burned out.
Package Included:
2* 0.28" Digital Voltmeter Ammeter DC 100V 10A Blue + Red Dual LED Display
2* Set of two wires
