ماژول کنترل دما مدل XH-W1209
توضیحات
ماژول کنترل دما مدل XH-W1209 | ترموستات دیجیتال با خروجی رله
خلاصه محصول:
ماژول XH-W1209 یک کنترلر دما دیجیتال با دقت بالا و قابلیت تنظیم دمای قطع و وصل برای کنترل تجهیزات گرمایشی یا سرمایشی است. این ماژول اقتصادی و پرکاربرد با رله داخلی و سنسور دمای ضد آب، گزینه ای عالی برای کنترل دما در پروژه های مختلف می باشد.
مشخصات فنی ماژول XH-W1209:
- ولتاژ کاری: 12 ولت DC
- محدوده دمای قابل اندازه گیری: منفی 50 تا مثبت 110 درجه سانتی گراد
- دقت اندازه گیری: 0.1 درجه سانتی گراد
- نوع خروجی: رله 10 آمپر (250 ولت AC یا 30 ولت DC)
- دارای نمایشگر دیجیتال 3 رقمی
- سنسور دما: ضد آب مدل NTC با کابل
- ابعاد ماژول: حدود 50 در 40 میلی متر
ویژگی ها و مزایا:
- قابلیت تنظیم نقطه قطع و وصل دما
- دارای مد گرم کننده (Heating) و سرد کننده (Cooling)
- نمایش دمای لحظه ای به صورت دقیق
- راه اندازی آسان و مناسب برای مبتدی ها و حرفه ای ها
- دارای دکمه های تنظیمات روی برد
- قابلیت استفاده به عنوان ترموستات در تجهیزات مختلف
کاربردها:
- کنترل دما در آکواریوم، تراریوم و گلخانه
- سیستم های گرمایشی و سرمایشی
- دستگاه های جوجه کشی و تجهیزات کشاورزی
- پروژه های DIY با آردوینو یا سایر کنترلرها

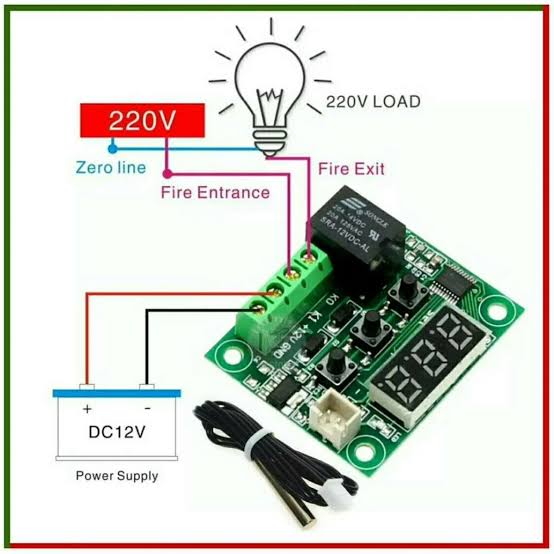

نحوه استفاده:
۱. ماژول را به منبع تغذیه 12 ولت متصل نمایید
۲. سنسور را در محل مورد نظر قرار دهید
۳. با دکمه ها دمای قطع و وصل را تنظیم کنید
۴. رله خروجی به صورت خودکار با توجه به دمای محیط فعال یا غیرفعال می شود
نحوه سفارش:
برای خرید ماژول کنترل دما XH-W1209 از فروشگاه محمد الکترونیک، کافی است محصول را به سبد خرید خود اضافه کنید و سفارش را ثبت نمایید. ارسال به سراسر کشور در سریع ترین زمان انجام خواهد شد.
برد کنترل دما دارای یک دماسنج ضد آب با سیمی بلند می باشد. از این برد میتوان برای سوئیچ کردن (قطع و یا وصل کردن) یک یا چند مدار در دمای معینی که قابل تغییر و قابل تعریف برای برد می باشد استفاده نمود.
ماژول ترموستات XH-W1209 یک ماژول کاربردی با کاربری ساده می باشد. از این ماژول برای کنترل دما -50 تا +110 می توان استفاده نمود. ماژول XH-W1209 علاوه بر کنترل دما , در حالت عادی دمای محیط را نیز نمایش می دهد. سنسور دمای ماژول ترموستات XH-W1209 یک NTC بوده که در یک غلاف ضد آب می باشد , که باعث می شود بتوان از سنسور این ماژول در محیط های مرطوب و درون مایعات استفاده کرد.
از ماژول XH-W1209 در محیط های گلخانه ای , در دستگاه های جوجه کشی , تنظیم دمای آکواریوم , تنظیم دمای اتاق و ... استفاده می شود.

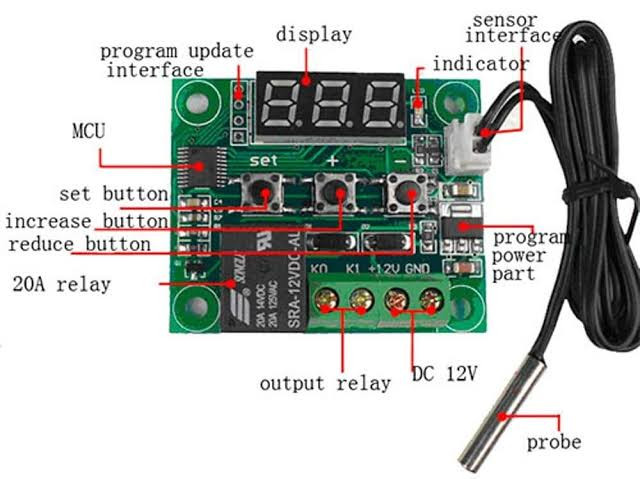

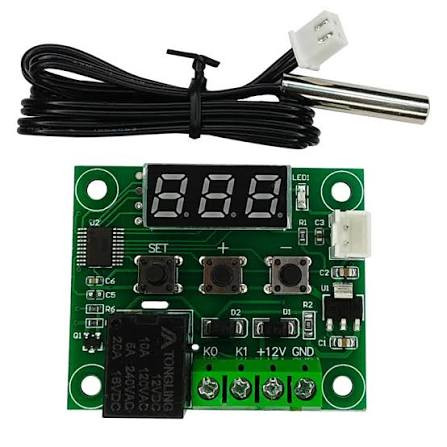

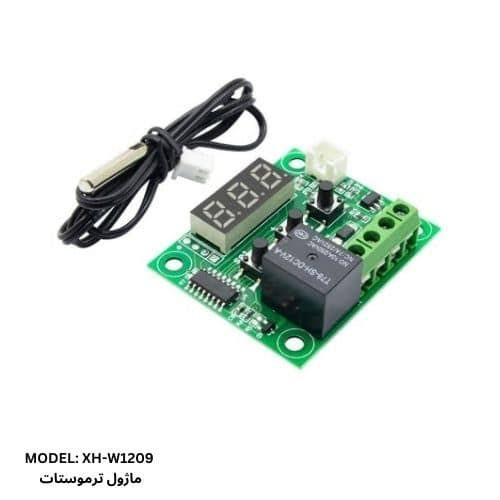

ماژول ترموستات W1209 دارای ۵ قسمت اصلی است:
1 .نمایشگر 3 خانه که مقدار دما را نمایش می دهد.
2 .در زیر نمایشگر سه تک سوئیچ جهت تنظیم ماژل ترموستات W1209-XH وجود دارد . نام کلید اول set و دو کلید دیگر + و – هستند که برای برای کم و زیاد کردن مقدار دما استفاده می شوند.
3 .قسمت پایین تک سوئیچ ها ، یک رله ۱۲ ولت به عنوان کلید الکترونیکی قرار گرفته است که با آن مدارات جانبی را می توان قطع و وصل نمود.
4 . ترمینال های دو پین ، یکی برای رله K0 و K1 و دیگری برای تغذیه 5 ولت و GND میباشد.
5 .سنسور دمای کنترل دما W1209-XH که یک سنسور NTC (یا همان مقاومت متغیر با دما ) دارای سوکت سفید رنگ XH است.
*
عملکرد و تنظیمات ماژول کنترل دما XH-W1209:
ماژول ترموستات W1209-XH دارای سه تک سوئیچ می باشد. با فشردن کلید set به مدت دو ثانیه دسترسی به هفت مورد برای تنظیم ترموستات XH-W1209 انجام می شود. که این هفت مورد P6,P5,P4,P3,P2,P1,P0 هستند. پس از وارد شدن در منو با تک سوئیچ + و – محدوده دمای مورد نیاز را انتخاب میکنیم. نمایشگر سون سگمنت زمانی که رله فعال باشد، روشن شده و تا زمان فعال بودن روشن خواهد ماند. با قطع شدن رله LED روی برد نیز خاموش میشود.
حالت P0 خنک کننده یا گرم کننده:
در حالت P0 عملکرد ماژول ترموستات XH-w1209 را در دو حالت خنک کننده یا C به عنوان Cooling و گرم کننده یا H به عنوان Heating قابل تنظیم می باشد. اگر P0 در حالت C تنظیم شود به محض آنکه دمای محیط از مقدار تعریف شده کمتر شود ؛ رله فعال خواهد شد. و اگر ماژول کنترل دما XH-W1209 در حالت H تنظیم شود . به محض آنکه دمای محیط از مقدار تعریف شده بیشتر شود ؛ رله فعال خواهد شد.
حالت P1 هیستریسس hysteresis:
یکی از ویژگی های جذابی که ماژول کنترل دما XH-W1209 دارد تنظیم مقدار هیسترزیس یا اصطلاحا خطا است , این ویژگی باعث می شود در صورت نوسان دمای محیط حول دمای تعیین شده رله مداما قطع و وصل نشود.در مد P1 تلورانس یا حساسیت ماژول کنترل دما XH-W1209 قابل تنظیم می باشد. به عنوان مثال اگر P1 در 1 درجه سانتی گراد تنطیم شده باشد , دمای مطلوب ماژول ترموستات هم 30 درجه سانتی گراد باشد، رله در دمای 31 درجه سانتی گراد غیرفعال خواهد شد. دوباره رله زمانی که دما به 30 درجه سانتی گراد کاهش پیدا کند، فعال خواهد شد.
حالت P2 تعیین ماکزیمم حد دما:
در مد P2 بیشترین حد دما قابل تنظیم می باشد . البته این دما باید کمتر از ۱۱۰ درجه سانتی گراد باشد.
حالت P3 تعیین مینیمم حد دما:
در مد P3 کمترین حد دما قابل تنظیم می باشد . البته این دما باید بیشتر از -55 درجه سانتی گراد باشد.
حالت P4 کالیبراسیون:
یکی از ویژگیهای منحصر به فرد ماژول کنترلر دما XH-W1209 داشتن ویژگی کالیبراسون دما می باشد.در این حالت می توان ماژول ترموستات W1209 را مانند یک ترمومتر دقیق تنظیم کرد. اگر دماسنج کالیبره شده در دسترس نیست، باید دما را روی ۰ درجه تنظیم کرد . به این روش با دقت 1/0 درجه سانتی گراد، دما قابل سنجش خواهد بود.
حالت P5 تاخیر در قطع رله:
در مد P5 ، زمان تاخیر اولیه بین ۱ - ۱۰ دقیقه قابل تنظیم می باشد . اگر زمان تاخیر در 1 دقیقه تنظیم شود پس از فعال شدن رله تا 1 دقیقه پس از گذر از دمای تعیین شده فعال خواهد بود. این حالت مناسب برای دستگاه جوجه کشی است.
حالت P6 اخطار دمای بیش از حد:
در مد P6 ، ابتدا باید ماژول کنترل دما XH-W1209 را خاموش و سپس روشن کرد. سپس با تک سوئیچ Set وارد تنظیمات شده و دمای مورد نظر را تنظیم کرد . هنگامی که دما از حد تعریف شده تجاوز کند , آلارم فعال شده و نمایشگر دما را نشان نخواهد داد.
برای خرید ماژول کنترلر دما W1209 به صورت اینترنتی و یا مشاهده قیمت آن می توانید از همین صفحه اقدام نمایید.
آموزش کار با ماژول کنترل دماXH-W1209
